本項目位于青島市嶗山區濱海公路以東，天水路延長線以北。建筑面積16.4萬平米?？偣て跒?01日歷天，工程造價4.51億。質量目標為泰山杯、魯班獎。本工程清水飾面混凝土總面積達到14萬平米，單體清水混凝土體量屬國家之最，社會、行業影響力巨大。本項目屬于公建項目，機電專業涵蓋電氣、給排水、通風空調、智能化等專業，涉及到的清水結構面預留預埋數量多。
施工前期準備階段首先采用BIM綜合排布技術對與清水混凝土結構相關聯的機電管線進行綜合排布。在滿足施工規范、系統功能及裝飾標高的前提下，將末端點位、套管、通風洞口等信息在清水結構排版圖上進行落位。落位完成后再通過BIM排布技術解決存在的機電點位與清水排布效果不協調的問題。本項目機電清水點位約4700處。根據以往施工經驗，按傳統施工方法施工，會存在一定比例的線盒標高不合規、線盒內陷、套管進漿等問題，比例大約在10%的左右。此類問題需進行修復，平均4處/工日。故采用上述工法施工，可有效降低后期成本，提高工程質量。本項目清水混凝土區域立管預留套管共計550處，采用一次性預埋減少了后續的吊模堵洞工序。現場約有45000支吊架點，經現場測算，主體階段預埋件施工較后期安裝膨脹螺栓效率提高了約30%，節約人工約55個。采用預埋件還避免了后期膨脹螺栓施工打到鋼筋的問題，減少了土建板面修復人工30個。通過現場實踐本工法可以確保機電預留點位精確定位、一次成型，避免了后期各種修復工作的發生。確保了清水混凝土飾面的裝飾效果，得到了業主和社會各界的一致認可。為本項目下一步創泰山杯、魯班獎打下了堅實的基礎。同時本工法在非清水區域機電預留預埋中同樣適用，如得到大的推廣定可以大大提高機電預留預埋質量。

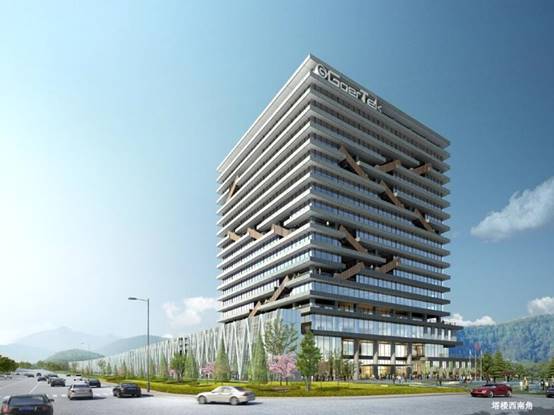

項目效果國

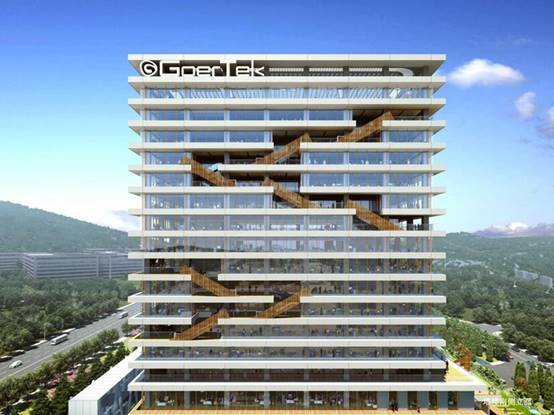

項目效果國

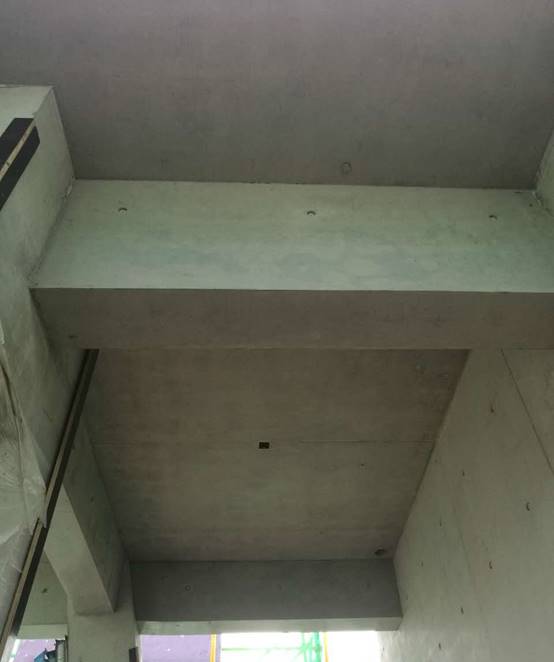

實施效果圖
